Wysokiej dokładności maszyny do cięcia i formowania półprzewodników

Maszyna do cięcia i formowania półprzewodników

Całkowicie automatyczny zsynchronizowany z nośnikiem szybki system cięcia, formowania i oddzielania (SMP: 70-90) składa się z: mechanizmu wyprostowania, obrotowego, podstawy montażowej, zespołu cięcia i zespołu nogi giętej,każdy z powyższych zestawów cięcia i zestawów nogi giętej jest ustawiony z punktem wsparcia produktu pod podstawąPowyższy zestaw stopy giętej składa się z: stałej, nieruchomej prasy umieszczonej w jednym z powyższych urządzeń ustawiania,element napędowy umieszczony w powyższej podstawie montażowej i napędzany do regulacji stałej nieruchomej prasy, oraz element napędowy ustawiony w powyższym urządzeniu pozycjonowania. Zestaw zgięcia stopy składa się z: stacjonarnego tłocznika na powyższym urządzeniu pozycjonowania,jednostka napędowa, która jest mocowana na górnym mocu i napędza stacjonarną prasę do regulacji, tłocznik do gięcia stóp, który jest mocowany na wyżej umieszczonej stacyjnej tłoczce, oraz napęd do gięcia stóp, który napędza tłocznik do gięcia stóp do regulacji,gdzie na powyższym urządzeniu do ustawiania pozycji w obszarze odpowiadającym stopom produktu umieszczono wgłąbną rowkę, a ta rowka i powyżej umieszczona prensa do gięcia stopy służą do gięcia stopy produktu zgodnie z procesem gięcia blachy.Produkt ten posiada mechanizm obrotowy, dzięki któremu urządzenie do cięcia prętów i urządzenie do gięcia stóp są ustawione w tej samej maszynie, tak aby cięcie pręta i gięcie stopy mogły być wykonywane kolejno i ciągle, zwiększając w ten sposób wydajność produktu, a jednocześnie struktura produktu jest prosta,i operacja jest łatwa i wygodna, ułatwiając w ten sposób zakończenie procesu.

Parametry techniczne:

Zastosowanie:

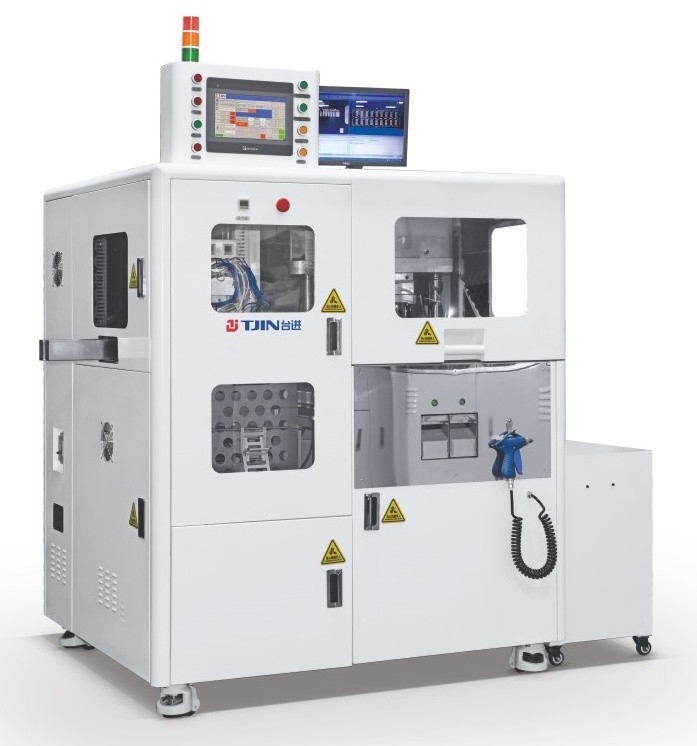

TJIN 003 Trim And Form Machine jest najnowocześniejszą maszyną do cięcia i formowania półprzewodników, która została zaprojektowana specjalnie dla potrzeb nowoczesnego przemysłu elektronicznego.Dzięki zaawansowanej technologii i precyzyjnej inżynierii, ta maszyna oferuje niezrównaną wydajność i niezawodność, co czyni ją doskonałym wyborem dla każdego zastosowania półprzewodników.

Maszyna jest wyposażona w ładowarkę ramy automatycznej, która umożliwia łatwe ładowanie i rozładunek komponentów półprzewodnikowych, dzięki czemu proces jest szybszy i bardziej wydajny.Ta funkcja zmniejsza również ryzyko uszkodzenia komponentów podczas procesu załadunku i rozładunku, zapewniając wyższą wydajność i minimalizując koszty produkcji.

TJIN 003 jest zaprojektowany do obsługi różnych rozmiarów półprzewodników, z maksymalnym rozmiarem formowania i obróbki 110 mm X 110 mm.To sprawia, że jest to wszechstronna maszyna, która może obsługiwać szeroki zakres półprzewodników, co czyni go wyborem dla każdego zastosowania wykończenia i formy.

Jedną z kluczowych cech TJIN 003 jest system sterowania PLC, który zapewnia precyzyjne i dokładne sterowanie operacjami maszyny.zmniejszenie ryzyka błędów i zapewnienie sprawnego procesu produkcjiSystem sterowania jest przyjazny dla użytkownika i można go łatwo zaprogramować w celu spełnienia specyficznych potrzeb każdej aplikacji.

Maszyna jest wykonana w Chinach, zapewniając wysoką jakość produkcji i zgodność z międzynarodowymi standardami.umożliwiające łatwy transport i instalację w każdym zakładzie produkcyjnymJego wymiary około 1200 mm x 1200 mm x 1500 mm sprawiają również, że jest to rozwiązanie oszczędzające przestrzeń, umożliwiające efektywne wykorzystanie powierzchni podłogowej.

Ogólnie rzecz biorąc, TJIN 003 Trim And Form Machine jest idealnym rozwiązaniem dla wszystkich zastosowań półprzewodnikowych.i przyjazny dla użytkownika design czynią go najlepszym wyborem dla producentów elektroniki, którzy chcą zwiększyć wydajność i obniżyć koszty produkcjiDzięki swojej niezawodnej wydajności i wysokiej jakości, maszyna ta jest niezbędnym narzędziem dla każdej nowoczesnej linii produkcyjnej.

Dostosowanie:

Nazwa marki: TJIN

Numer modelu: 003

Pochodzenie: Chiny

Tryb działania: ręczny/automatyczny

Szybkość obcinania: około 0,5 sekundy na kawałek

Zużycie powietrza: ok. 100 l/min

Prędkość formowania: Około 0,8 sekundy na kawałek

Waga: około 500 kg

Przedstawiamy usługi TJIN dla naszej innowacyjnej maszyny do wycinania i formowania, zaprojektowanej i wyprodukowanej w Chinach.Ten system Auto Trim & Form jest idealnym rozwiązaniem dla potrzeb cięcia i formowania półprzewodników.

Nasza maszyna do cięcia i formowania ścięgna oferuje tryb pracy ręcznej i automatycznej, zapewniając elastyczność i łatwość użytkowania w procesie produkcji.5 sekund na kawałek i prędkość formowania około 00,8 sekundy na kawałek, nasza maszyna gwarantuje wydajność i precyzję w każdym wykończeniu i formie.

Z zużyciem powietrza około 100 l/min, nasza maszyna jest przyjazna dla środowiska i ekonomiczna.Nasza maszyna do wycinania i formowania jest kompaktowa i łatwa do zainstalowania w dowolnej linii produkcyjnej.

Wybierz TJIN dla wszystkich potrzeb maszyn do wycinania i formowania i doświadcz naszych najwyższej klasy usług spersonalizowanych.i wydajność dla procesu cięcia i formowania półprzewodników.

Opakowanie i wysyłka:

Maszyna do wycinania i formowania zostanie starannie zapakowana i wysłana, aby zapewnić jej bezpieczne przybycie.Pudełko zostanie następnie uszczelnione i oznaczone niezbędnymi informacjami o wysyłce.

W przypadku krajowych przesyłek w Stanach Zjednoczonych maszyna zostanie wysłana drogą lądową przez renomowanego przewoźnika.maszyna zostanie wysłana drogą lotniczą z odpowiednią dokumentacją i odprawą celną.

Klienci mogą również wybrać przyspieszoną dostawę za dodatkowy koszt, który zostanie obliczony w oparciu o miejsce docelowe i pożądaną prędkość dostawy.

Po wysyłce klienci otrzymają numer śledzenia, aby śledzić dostawę swojej maszyny do wycinania i formowania.

Częste pytania:

• P: Jaka jest nazwa tego produktu?
  A: Nazwa towarowa tego produktu to TJIN.
• P: Jaki jest numer modelu tego produktu?
  A: Numer modelu tego produktu to 003.
• P: Gdzie ten produkt jest produkowany?
  A: Ten produkt jest produkowany w Chinach.
• P: Jaka jest funkcja tego produktu?
  O: Produkt ten jest maszyną do obróbki i formowania, wykorzystywaną do obróbki i formowania komponentów elektronicznych.
• P: Jakie jest źródło zasilania tego produktu?
  Odpowiedź: Źródłem energii tego produktu jest energia elektryczna.

Główne cechy

Funkcja sprzętu: cięcie i gięcie, oddzielenie produktów po uszczelnieniu z tworzyw sztucznych;

Zastosowane pakiety: SOT/SOD/TSOT/SOP/TO252/TO263/SMD i inne serii;

Moc przebicia: serwomotor o mocy 3 ~ 5T;

Prędkość cięcia ścięgna: 70-100 ciosów/minuta (SPM: 70-100)

System sterowania: PLC (Omron)

System operacyjny: ekran dotykowy + przyciski, wyświetlacz UPH/SPM liczba przebijania i cięcia;

Struktura podawania: podwójne magazynki obrotowe;

Struktura odbioru: odbiór wkładu (w masie)

System ochrony bezpieczeństwa: urządzenie posiada urządzenie zabezpieczające przed wyciekiem, urządzenie przycisku awaryjnego i wszystkie główne drzwi ochronne są wyposażone w urządzenie ochrony SENSOR;
